型號：CAKJ-XXS-9616
尺寸：96X96X80
參數：LED顯示16路集中報警器，簡易
規范：DC220V/110V

CAKJ-XXS-9616故障集中報警裝置，采集電力系統保護輸出的事故、預告等信號或斷路器位置等開關接點信號，作用于集中聲光報警。具備16路開關量輸入，16個LED指示燈分別指示每一路信號報警狀態，1路裝置故障接點，2路外接音響啟動接點。具備試驗、消音、復位功能按鈕并自帶蜂鳴器實現聲光報警。
二．技術參數
1．工作電源：AC,DC220V/110V自適應, DC24V 訂貨時指明
2．信號容量：16個輸入通道
3．輸入信號方式：常開無源干接點，接點電壓12V（內部提供）；
4．報警輸出：
a．16個LED指示燈分別指示各路信號狀態（正常-滅，報警-閃光，消音-亮,正常后按復位鍵-滅）。
b．報警音響，裝置自帶蜂鳴器，當有報警信號接入時，LED閃光，同時蜂鳴器鳴響（01-08路滴、滴...聲，09-16路滴---聲），報警輸出接點動作，按消音按鈕，蜂鳴器無聲，報警輸出接點返回。可采用我公司CAKJ-DL,DD電子式電鈴電笛作為擴大音響輸出。
C．2路報警繼電器空接點輸出（J1對應01-08路輸入信號，J2對應09-16路輸入信號），接電子電鈴電笛，觸電容量AC220V，3A
5.裝置故障輸出：1路裝置故障繼電器常閉接點輸出，當裝置發生故障或電源消失時該接點變常開。
6．功率消耗：≤10W
7．環境溫度：-10℃~60℃；環境濕度：≤95%RH
8．重量：1.0kg

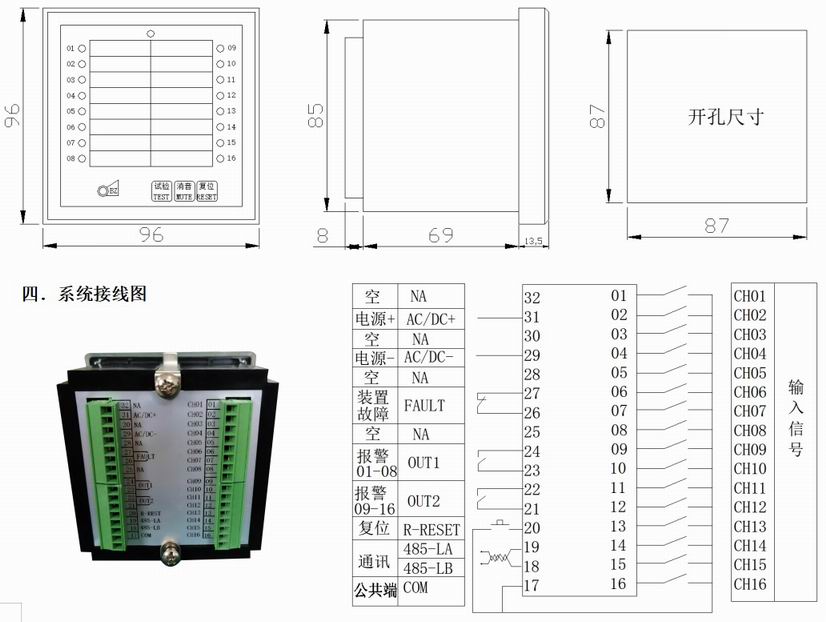

三．外形及接線
外形尺寸：96×96×80
開孔尺寸：87×87





CAKJ-XXS-9616故障集中報警裝置（87x87）.pdf
